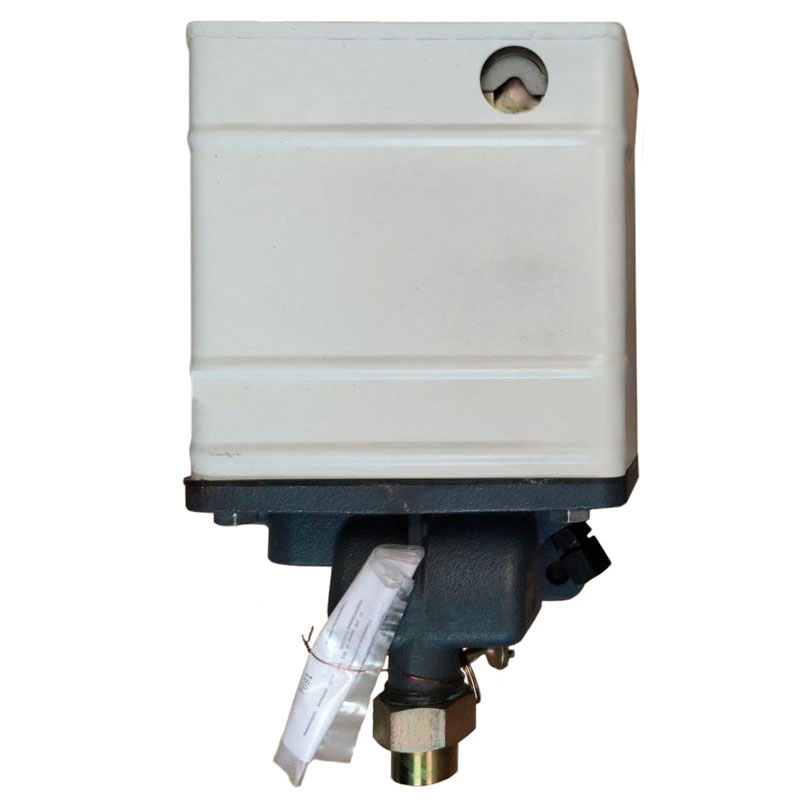

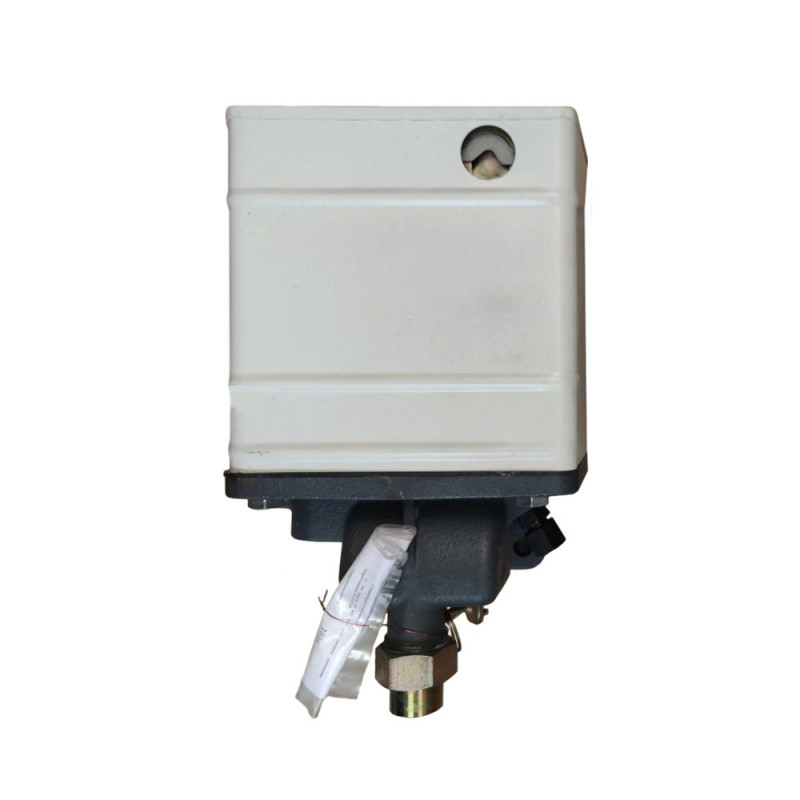

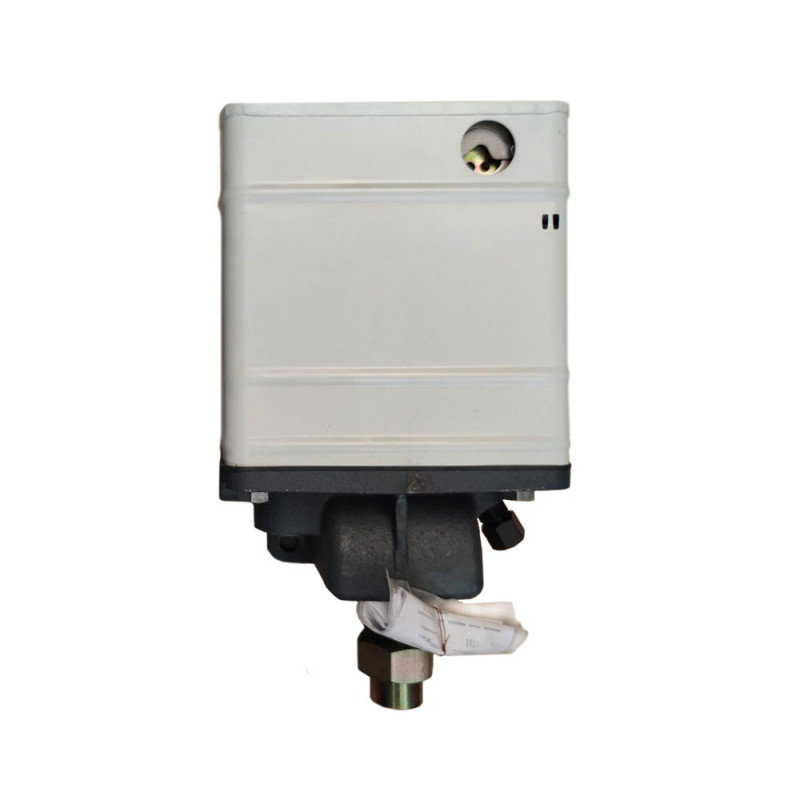

Клапан электропневматический автостопа 150И (ЭПК-150И)

Клапан электропневматический автостопа 150И (ЭПК-150И)

исполнительное устройство систем автоматической локомотивной сигнализации (АЛС) и автостопа. Предназначен для подачи предупредительного звукового сигнала (тифона) и обеспечения требуемого темпа и величины разрядки тормозной магистрали при срабатывании системы автостопа, что инициирует экстренное торможение поезда даже при нахождении ручки крана машиниста в поездном положении.

Область применения: локомотивы и мотор-вагонный подвижной состав, оборудованные автоматической локомотивной сигнализацией (АЛС), в том числе:

• ЭПК 150И-1С — для скоростных электропоездов
• ЭПК 150И-1А — для скоростных электропоездов
• ЭПК 150И-1К — для работы с системой КЛУБ-У

Конструкция и принцип работы

Электропневматический клапан 150И представляет собой комплексное устройство, объединяющее электромагнитный привод и пневматический исполнительный механизм. При поступлении сигнала от рельсовых датчиков или радиоканала системы безопасности электромагнит постоянного тока (номинальное напряжение 50 В) активирует золотниковый распределитель, который формирует контролируемый темп снижения давления в тормозной магистрали.

Конструктивно устройство включает:

• корпус из алюминиевого сплава с монтажными фланцами;
• соленоид с катушкой на номинальное напряжение 50 В;
• двухпозиционный золотник с откалиброванными разгрузочными каналами (расход воздуха 2,5-3,0 л/с);
• резонансную камеру для генерации звукового сигнала частотой 800-1000 Гц;
• регулировочный узел для точной настройки темпа разрядки (0,3-0,5 кгс/см²/с).

Время срабатывания — не более 0,8 с от момента поступления электрического сигнала до начала разрядки магистрали. Давление в тормозных цилиндрах формируется до 3,8 кгс/см² в течение 10-12 секунд.

Технические характеристики ЭПК 150И

• Рабочая среда: Сжатый воздух по ГОСТ 32202-2013 и ГОСТ 17433-80 (контрольная точка 3, класс 6)
• Давление сжатого воздуха, подводимого к ЭПК: 0,69-0,88 МПа (7,0-9,0 кгс/см²)
• Номинальное напряжение постоянного тока: 50 В
• Темп разрядки тормозной магистрали: 0,3-0,5 кгс/см²/с (регулируемый)
• Время срабатывания: ≤ 0,8 с
• Расход воздуха при разрядке: 2,5-3,0 л/с
• Частота звукового сигнала тифона: 800-1000 Гц
• Габаритные размеры (Д × Ш × В): 470 × 280 × 165 мм
• Масса: 35 кг

Преимущества покупки в компании «ВРК-Prorezerv»

* Цена 105 000 рублей с НДС — прозрачное ценообразование без скрытых наценок

* В наличии на складе в Новосибирске — отгрузка на следующий рабочий день после оплаты

* Доставка по всей России — ТК «Деловые Линии», «ПЭК», «КИТ», «ЖелДорЭкспедиция», Почта России

* Гибкие условия оплаты — безналичный расчёт по счёту, наличный расчёт, оплата банковской картой

Как заказать:

Клапан электропневматический автостопа 150И доступен к отгрузке со склада в Новосибирске. Для оформления заказа:

• позвоните по телефону 8-999-647-94-90;
• отправьте заявку на info@prorezerv.ru;
• заполните форму обратной связи на сайте.

В запросе укажите требуемую модификацию (150И-1С / 150И-1А / 150И-1К), количество, регион доставки и предпочтительный способ оплаты. Менеджер подготовит коммерческое предложение с актуальной ценой, сроком поставки и условиями НДС.
